Single-Phase 2P Rail Type Top-in-Bottom-Out Latching Relay

Ang Single-Phase 2P Rail Type Top-in-Bottom-Out Latching Relay ay mahusay na gumaganap sa iba't ibang mga electrical control system. Pinapadali ng wired welding style ang mga user na mabilis na kumonekta sa site, habang iniiwasan ng soldering pin board style ang panganib ng mga error sa welding sa pamamagitan ng pagpapasimple sa proseso ng wiring at pagpapahusay sa stability at kaligtasan ng produkto. Ang produktong ito ay napaka-angkop para sa mga de-koryenteng kagamitan na may mataas na kapangyarihan at maaaring gumanap ng isang mahalagang papel sa pamamahala ng kuryente at kontrol ng automation.

（COIL SPECIFICATION）20 ℃

Mga tampok

Compact at flexible: Ang maikling disenyo nito ay nagbibigay-daan sa relay na mag-okupa ng mas kaunting espasyo at mas madaling mai-install sa iba't ibang compact electrical cabinet o distribution box, lalo na angkop para sa mga application na may limitadong espasyo.

Paraan ng top-in at bottom-out na mga wiring: Makabuluhang ino-optimize ang pagruruta ng cable, binabawasan ang pagpiga at interference ng cable kapag limitado ang espasyo, na ginagawang mas maayos ang buong mga kable.

Pag-install ng riles: Sumusunod sa karaniwang 35mm rail (DIN rail) na mga detalye ng pag-install, madaling i-install at palitan nang mabilis, nang walang kumplikadong mga tool o karagdagang accessory.

Maramihang nababagay na mga pagpipilian sa welding:

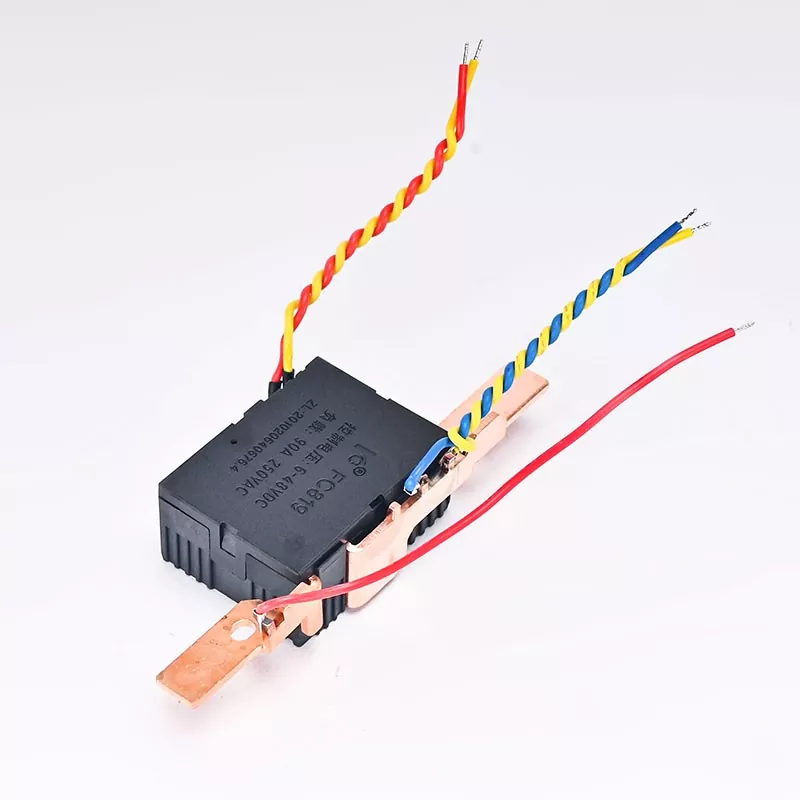

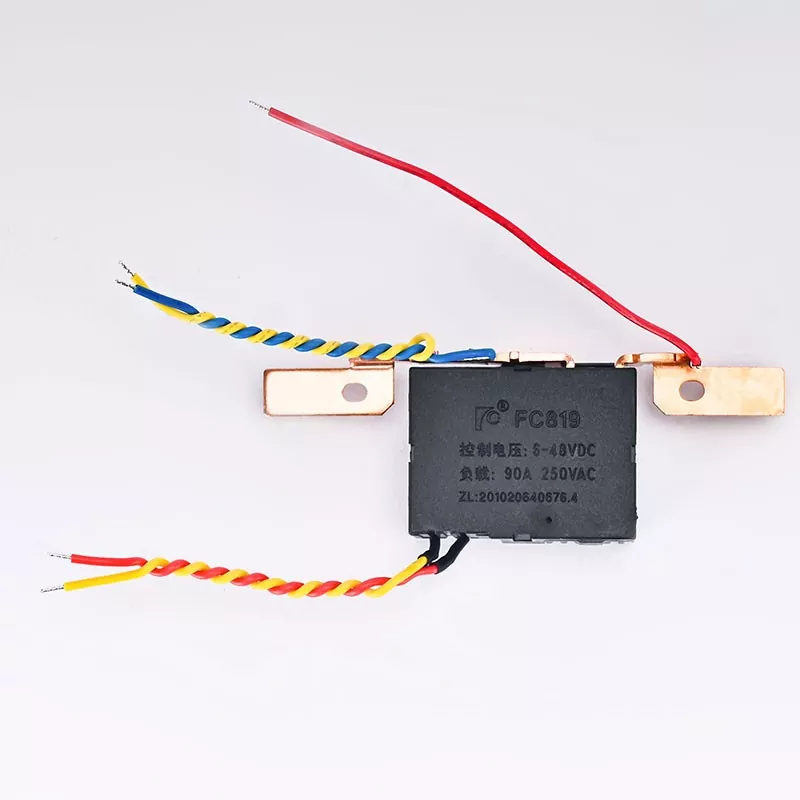

Wired welding style: madaling i-install nang mabilis at angkop para sa on-site na mga wiring.

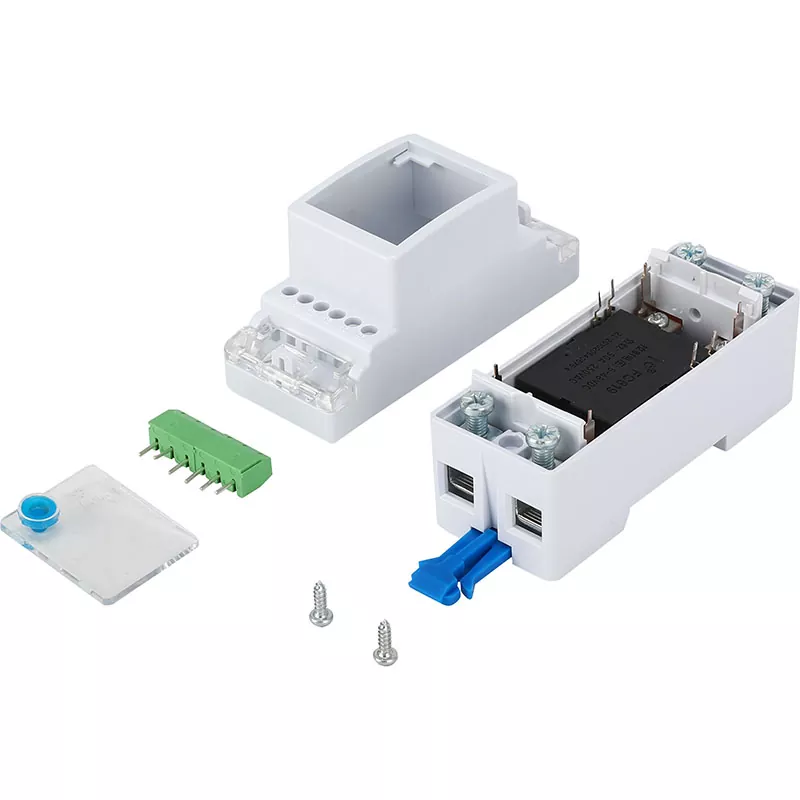

Estilo ng soldering pin board: hindi na kailangang maghinang ng mga lead, simpleng panloob na disenyo, hindi gaanong madaling kapitan ng mga error sa welding.

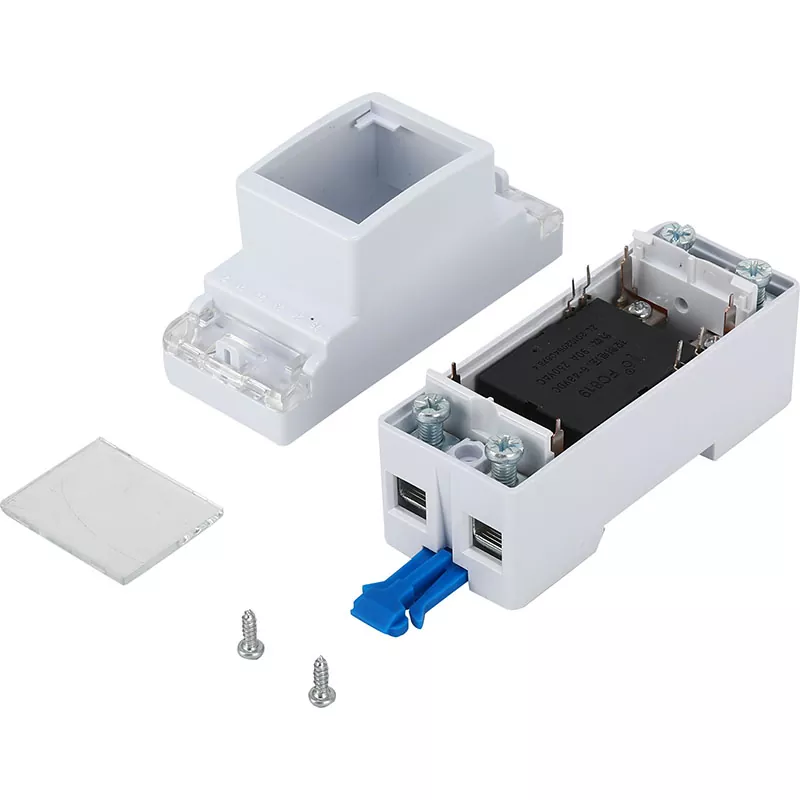

Katugmang pabahay na ibinigay: Opsyonal na espesyal na pabahay ay maaaring epektibong maprotektahan ang relay at pahabain ang buhay ng serbisyo nito.

Mga lugar ng aplikasyon

Mga electrical control panel: Ginagamit sa mga electrical control panel na nangangailangan ng high-density na mga wiring upang makatipid ng espasyo at mapahusay ang pagsasama ng system.

Industrial automation equipment: Angkop para sa paggamit sa mga machine at automation equipment na nakakatugon sa mga hinihinging kinakailangan para sa espasyo at flexibility.

Smart home system: Angkop para sa power control sa pagbuo ng automation at monitoring system. Sa smart home equipment, lalo na sa moderno at miniaturized na electronic control equipment, ang paggamit ng relay na ito ay makakamit ang mas mahusay na pamamahala ng kuryente.

1. Pangkaligtasan muna: Tiyaking idiskonekta ang power supply bago i-install upang matiyak ang kaligtasan ng user.

2. Nakapirming pag-install: I-install nang matatag ang relay sa karaniwang rail.

3. Wiring guidance: Ikonekta ang mga cable ayon sa napiling welding style (na may wire welding o soldering pin board).

4. Magsagawa ng pagsubok: Pagkatapos ikonekta ang power supply, subukan ang relay function upang matiyak ang normal na operasyon.

Mga tagubilin para sa paggamit

1. Ang factory state ng magnetic latching relay ay ang contact closed state (reset state), ngunit ang estado ay maaaring magbago dahil sa mga salik gaya ng epekto sa panahon ng transportasyon o pag-install ng relay. Samakatuwid, kinakailangang gumawa ng mga hakbang upang i-reset ito bago gamitin.

2. Upang matiyak ang maaasahang operasyon ng magnetic latching relay, ang boltahe ng paggulo na inilapat sa coil ay dapat maabot ang na-rate na halaga, at ang lapad ng pulso ay dapat umabot ng higit sa 3 beses sa oras ng pagkilos.

3. Siguraduhing gamitin ito sa loob ng rate ng kasalukuyang at hanay ng boltahe upang maiwasan ang paglampas sa kapasidad ng pagkarga nito. Regular na suriin ang mga contact point at mga kable upang matiyak ang mahusay na koneksyon at matatag na kondisyon sa pagtatrabaho.

4. Habang ginagamit, huwag ihulog, itapon, itapon o ihulog ang produkto mula sa mataas na altitude. Maaapektuhan nito ang pagganap ng produkto. Kung may nakitang abnormalidad, mangyaring patayin kaagad ang kuryente para sa inspeksyon upang matiyak ang kaligtasan ng kagamitan.

Mga detalye ng pag-iimpake: 360 piraso bawat kahon

Panahon ng warranty: 1 taon (hindi kasama ang pinsalang ginawa ng tao)

Presyo: Mangyaring makipag-ugnayan sa departamento ng pagbebenta para sa pinakabagong quotation at impormasyon sa pag-order.
