Sa mga sistema ng kuryente,kasalukuyang mga transformerat mga transformer ng boltahe ay karaniwang ginagamit upang matiyak ang ligtas at tumpak na pagsukat at kontrol ng kasalukuyang at boltahe. Bagama't ang dalawang device na ito ay nagsasapawan sa paggana, mayroon silang makabuluhang pagkakaiba sa disenyo, mga prinsipyo sa pagtatrabaho, at mga sitwasyon ng aplikasyon.

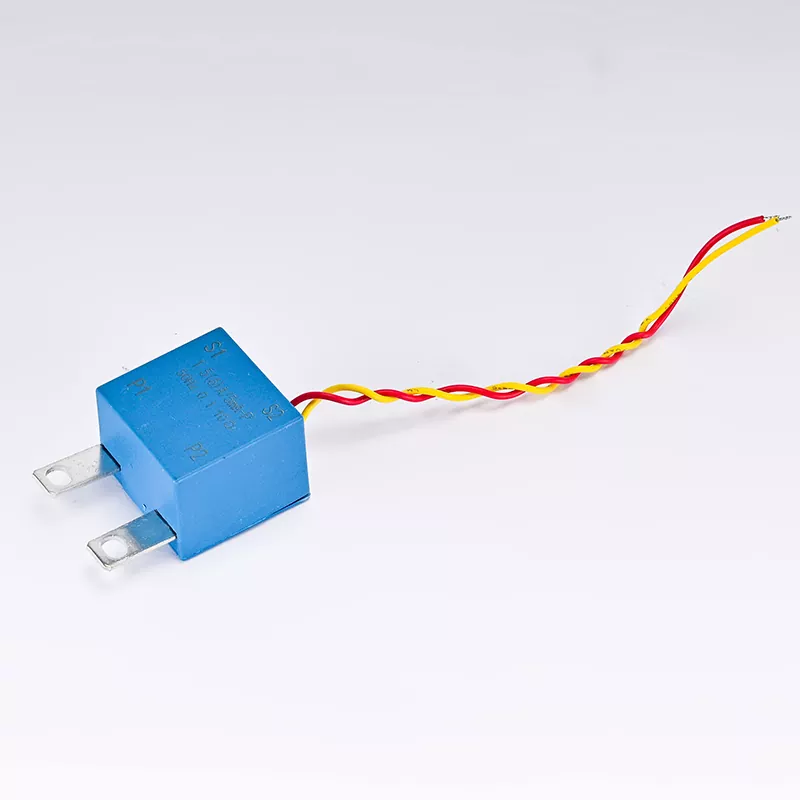

Sa prinsipyo, ang kasalukuyang transpormer (CT) ay isang aparato na nagko-convert ng malalaking alon sa maliliit na alon, at gumagana ito batay sa prinsipyo ng electromagnetic induction. Sa mga sistema ng kuryente, ang mga CT ay kadalasang ginagamit upang sukatin ang malalaking alon upang protektahan at kontrolin ang mga circuit. Ang pangunahing paikot-ikot ng isang CT ay direktang konektado sa serye sa circuit, habang ang pangalawang paikot-ikot ay konektado sa isang instrumento sa pagsukat o proteksyon na aparato. Kapag ang kasalukuyang pumasa sa pangunahing bahagi, ang isang kaukulang kasalukuyang ay nabuo sa pangalawang bahagi ayon sa prinsipyo ng electromagnetic induction. Ang boltahe transpormer (VT) ay isang aparato na nagko-convert ng mataas na boltahe sa mababang boltahe, batay din sa prinsipyo ng electromagnetic induction. Ang mga VT ay ginagamit upang sukatin ang matataas na boltahe sa mga sistema ng kuryente upang matiyak ang kaligtasan at katumpakan. Ang pangunahing paikot-ikot ng isang VT ay konektado sa parallel sa circuit, habang ang pangalawang paikot-ikot ay konektado sa isang instrumento sa pagsukat o proteksyon na aparato. Kapag mayroong boltahe sa pangunahing bahagi, ang isang kaukulang boltahe ay nabuo sa pangalawang bahagi ayon sa prinsipyo ng electromagnetic induction.
Ang dalawa ay may magkaibang mga target sa pagsukat.Mga kasalukuyang transformeray pangunahing ginagamit upang sukatin ang kasalukuyang para sa pagsubaybay at proteksyon ng mga sistema ng kuryente. Magagamit ang mga ito para sa kasalukuyang pagsukat, pagsukat ng enerhiya, proteksyon ng short-circuit, at proteksyon sa sobrang karga. Ang output current ng CT ay karaniwang naka-standardize sa 5 amperes o 1 ampere upang maging tugma sa mga standard na instrumento sa pagsukat at proteksyon na aparato.
Ang mga transformer ng boltahe ay pangunahing ginagamit upang sukatin ang boltahe para sa pagsubaybay at proteksyon ng mga sistema ng kuryente. Maaari silang magamit para sa pagsukat ng boltahe, pagsukat ng enerhiya, pagsubaybay sa pagkakabukod, at proteksyon sa overvoltage. Ang output boltahe ng VT ay karaniwang naka-standardize sa 100 volts o 100/√3 volts upang maging tugma sa karaniwang mga instrumento sa pagsukat at proteksyon na aparato.
Ang dalawa ay may iba't ibang mga focus sa disenyo. Ang mga kasalukuyang transformer ay kailangang isaalang-alang ang kaligtasan ng kasalukuyang kapag nagdidisenyo. Dahil ang mga CT ay direktang konektado sa serye sa circuit, dapat nilang mapaglabanan ang short-circuit na kasalukuyang sa circuit. Ang pangunahing bahagi ng CT ay karaniwang idinisenyo na may mas malaking cross-sectional area upang mabawasan ang resistensya at pagkawala ng init habang tinitiyak ang ligtas na operasyon sa ilalim ng mga kondisyon ng short-circuit.
Ang mga transformer ng boltahe ay kailangang isaalang-alang ang kaligtasan ng boltahe kapag nagdidisenyo. Dahil ang mga VT ay konektado sa parallel sa circuit, dapat silang makatiis sa mga boltahe sa circuit. Karaniwang mayroong mataas na lakas ng pagkakabukod ng pagkakabukod sa pagitan ng pangunahin at pangalawang panig ng VT upang matiyak ang ligtas na operasyon sa ilalim ng mataas na boltahe na mga kondisyon. Sa larangan ng aplikasyon, ang mga kasalukuyang transformer ay malawakang ginagamit sa iba't ibang mga link ng sistema ng kuryente, kabilang ang mga istasyon ng kuryente, substation at mga network ng pamamahagi. Maaaring i-install ang mga ito sa mga kagamitan tulad ng mga transmission line, transformer at motor upang subaybayan at protektahan ang mga kagamitang ito mula sa mga overload at short circuit. Ang mga transformer ng boltahe ay malawakang ginagamit sa iba't ibang mga link ng sistema ng kuryente, lalo na sa mga sitwasyon kung saan kailangang sukatin at kontrolin ang mga matataas na boltahe. Maaaring i-install ang mga ito sa mga substation at network ng pamamahagi upang subaybayan at protektahan ang mga power system mula sa mga over voltage at insulation fault.
Sa mga tuntunin ng pagkakamali, angkasalukuyang transpormerAng error ay pangunahing nagmumula sa impluwensya ng magnetic saturation at pangalawang side load. Upang mabawasan ang error, karaniwang idinisenyo ang CT na may mas mataas na magnetic permeability at mas mababang pangalawang side resistance. Ang katumpakan ng CT ay karaniwang nasa pagitan ng 0.2% at 0.5%, na sapat para sa karamihan ng mga application ng power system. Ang error ng transpormer ng boltahe ay pangunahing nagmumula sa impluwensya ng magnetic saturation at pangalawang pagkarga, pati na rin ang pagkawala ng pagkakabukod sa pagitan ng pangunahin at pangalawang panig. Upang mabawasan ang error, ang VT ay karaniwang idinisenyo na may mataas na magnetic permeability at mababang pangalawang pagtutol, at ang mga materyales na may mataas na lakas ng pagkakabukod ay ginagamit. Ang katumpakan ng VT ay karaniwang nasa pagitan ng 0.2% at 0.5%, na sapat para sa karamihan ng mga application ng power system.
Sa mga tuntunin ng mga kinakailangan sa inspeksyon ng pagpapanatili, ang kasalukuyang pagpapanatili ng transpormer ay karaniwang kasama ang pagsuri sa mga koneksyon ng pangunahin at pangalawang panig, at pagtiyak na ang CT ay hindi magnetically saturated o nasira. Ang pagkakalibrate ng CT ay karaniwang ginagawa pagkatapos ng pag-install at sa panahon ng regular na pagpapanatili upang matiyak ang katumpakan ng pagsukat. Karaniwang kasama sa pagpapanatili ng boltahe transpormer ang pagsuri sa mga koneksyon ng pangunahin at pangalawang panig, at pagtiyak na ang VT ay hindi magnetically saturated o nasira. Ang pagkakalibrate ng VT ay karaniwang ginagawa pagkatapos ng pag-install at sa panahon ng regular na pagpapanatili upang matiyak ang katumpakan ng pagsukat.
