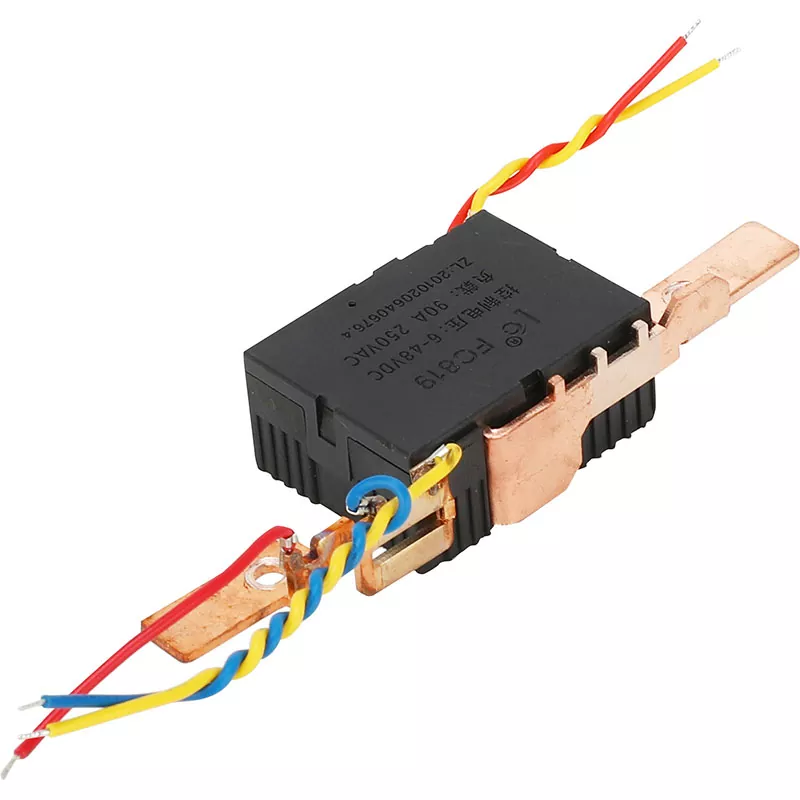

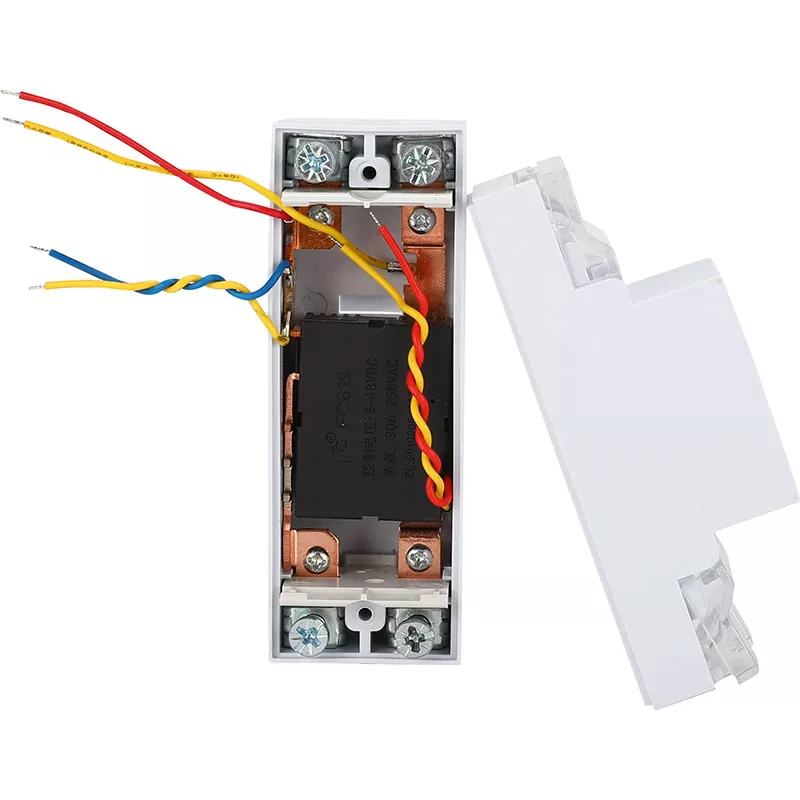

Single-Phase 2P Top-in-Bottom-Out Latching Relay

Ang Single-Phase 2P Top-in-Bottom-Out Latching Relay(mahabang uri) ay idinisenyo para sa mga application na nangangailangan ng mas malaking panloob na espasyo at multifunctional na mga wiring. Kung ikukumpara sa mga tradisyunal na maiikling relay, ang mahabang disenyo ay hindi lamang nagbibigay ng mahusay na kasalukuyang kapasidad ng pagdadala, ngunit epektibo ring nagpapabuti sa pagganap ng pagwawaldas ng init. Ang relay na ito ay angkop para sa kumplikadong kontrol ng circuit, na lubos na nagpapabuti sa kakayahang umangkop at pagiging maaasahan ng kagamitan, at napaka-angkop para sa paggamit sa industriyal na automation, matalinong mga tahanan, at iba't ibang mga pasilidad sa pamamahagi ng kuryente.

（COIL SPECIFICATION）20 ℃

Mga Tampok ng Produkto:

1. Mga Pakinabang sa Disenyo:

Pinalawak na panloob na espasyo: Ang mahabang disenyo ay nagbibigay-daan sa higit pang mga bahagi at mas kumplikadong mga istrukturang elektrikal, binabawasan ang limitasyon sa laki ng circuit board, at pinapadali ang pagpapatupad ng mga kumplikadong function ng kontrol.

2. Na-optimize na pamamahala ng thermal: Ang mas malaking volume ay nakakatulong upang mapabuti ang epekto ng pagkawala ng init at epektibong pinipigilan ang pagkasira ng pagganap o pagkabigo dahil sa sobrang pag-init.

3. Paraan ng mga kable:

Top-in at bottom-out: Ang top-in at bottom-out na disenyo ng mga kable ay hindi lamang binabawasan ang nakakapagod ng mga kable, ngunit pinapabuti rin ang kahusayan ng mga kable ng cable, na ginagawang mas malinis at maayos ang mga kable ng buong kabinet ng kuryente.

4. Kahalagahan: Ang mababang sampling resistance ay maaaring epektibong mabawasan ang init na nalilikha ng kagamitan sa panahon ng operasyon, at sa gayo'y pinapahusay ang pagiging maaasahan ng relay at mga kaugnay na circuit.

Mga lugar ng aplikasyon

Angkop para sa paggamit sa mga electrical control panel, pang-industriya na kagamitan, matalinong tahanan at kumplikadong mga sistema ng automation. Ang mga multifunctional na contact nito ay maaaring makontrol ang iba't ibang kagamitang elektrikal upang matugunan ang iba't ibang pangangailangang elektrikal.

1. Pangkaligtasan muna: Tiyaking idiskonekta ang power supply bago i-install upang matiyak ang kaligtasan ng user.

2. Nakapirming pag-install: I-install nang matatag ang relay sa karaniwang rail.

3. Wiring guide: Gumawa ng mga cable connection ayon sa napiling welding style (wire welding o welding pin plug board).

4. Pagsubok: Pagkatapos i-on ang power, subukan ang relay function upang matiyak ang normal na operasyon.

Mga tagubilin para sa paggamit

1. Ang factory state ng magnetic latching relay ay ang contact closed state (reset state), ngunit dahil sa epekto ng mga salik gaya ng transportasyon o pag-install ng relay, maaaring magbago ang estado, kaya kailangang gumawa ng mga hakbang upang i-reset ito bago gamitin.

2. Upang matiyak ang maaasahang operasyon ng magnetic latching relay, ang boltahe ng paggulo na inilapat sa coil ay dapat maabot ang na-rate na halaga, at ang lapad ng pulso ay dapat umabot ng higit sa 3 beses sa oras ng pagkilos.

3. Siguraduhing gamitin ito sa loob ng rate ng kasalukuyang at hanay ng boltahe upang maiwasan ang paglampas sa kapasidad ng pagkarga nito. Regular na suriin ang mga contact point at mga kondisyon ng mga kable upang matiyak ang mahusay na koneksyon at matatag na kondisyon sa pagtatrabaho.

4. Habang ginagamit, huwag ihulog, ihagis, itapon, o ihulog ang produkto mula sa mataas na altitude, na makakaapekto sa pagganap ng produkto. Kung may nakitang abnormalidad, mangyaring patayin kaagad ang power para sa inspeksyon upang matiyak ang kaligtasan ng kagamitan.

Mga detalye ng pag-iimpake: 360 bawat kahon

Panahon ng warranty: 1 taon (hindi kasama ang pinsalang ginawa ng tao)

Presyo: Mangyaring makipag-ugnayan sa departamento ng pagbebenta para sa pinakabagong quotation at impormasyon sa pag-order.
